製品詳細
サイズ
ラックサイズ、奥行きをシステムに合わせて自由にオーダー可能
dBseries静音ラックでは、合計35種類の中から適正サイズを選べるので、お客様の環境に合ったラックをお求めいただけます。
ラックサイズ
※ご注意

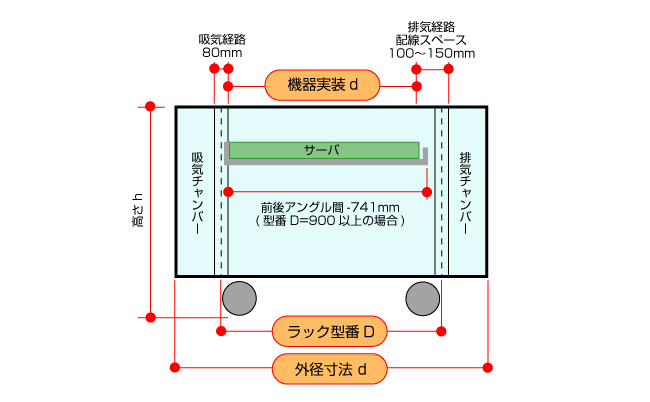

奥行き表記が3通りあります。
例としてラック型番D=900の場合には、サーバの奥行きは750mmまで対応できます。その際のラック外寸は1300mmです。
奥行き表記が3通りあります。
例としてラック型番D=900の場合には、サーバの奥行きは750mmまで対応できます。その際のラック外寸は1300mmです。
外寸サイズ表
| ラック型番 | D=600 | D=700 | D=800 | D=900 | D=1000 |
|---|---|---|---|---|---|
| ユニットサイズ (外寸) |
1000mm | 1100mm | 1200mm | 1300mm | 1400mm |
| 6U | w575×h478 ×d1000 |
w575×h478 ×d1100 |
w575×h478 ×d1200 |
w575×h478 ×d1300 |
w575×h478 ×d1400 |
| 9U | w575×h611 ×d1000 |
w575×h611 ×d1100 |
w575×h611 ×d1200 |
w575×h611 ×d1300 |
w575×h611 ×d1400 |
| 12U | w575×h745 ×d1000 |
w575×h745 ×d1100 |
w575×h745 ×d1200 |
w575×h745 ×d1300 |
w575×h745 ×d1400 |
| 15U | w575×h878 ×d1000 |
w575×h878 ×d1100 |
w575×h878 ×d1200 |
w575×h878 ×d1300 |
w575×h878 ×d1400 |
| 18U | w575×h1012 ×d1000 |
w575×h1012 ×d1100 |
w575×h1012 ×d1200 |
w575×h1012 ×d1300 |
w575×h1012 ×d1400 |
| 21U | w575×h1145 ×d1000 |
w575×h1145 ×d1100 |
w575×h1145 ×d1200 |
w575×h1145 ×d13000 |
w575×h1145 ×d1400 |
| 24U | w575×h1279 ×d1000 |
w575×h1279 ×d11000 |
w575×h1279 ×d1200 |
w575×h1279 ×d1300 |
w575×h1279 ×d1400 |
| 実装奥行 | 実装 450mmまで |
実装 550mmまで |
実装 650mmまで |
実装 750mmまで |
実装 850mmまで |
(例) dBseries 4.5-12U D=900の場合では機器奥行750ｍｍまで設置可能。
ラック外寸は1300ｍｍです。（※ ラック前後にあるチャンバー容積のため奥行きが大きくなります）
ご購入をご検討のお客様へ
安全に静音化を実現するため、dBseriesのラックは奥行き（外形寸法d）が通常のラックより長い場合があり、設置場所のサイズは慎重にご確認いただく必要がございます。
通常、収容物のユニット数で決定しますが、dBseriesでは高度な防音効果、熱対策を行うため、空間に余裕をもたせてご案内する場合がございます。サーバのリプレイス等で、収容物が変更された場合も新しい構成での適合調査をさせていただきます。お問い合わせフォームより、お気軽にご相談ください。
